| 原理：真空过滤 | 样式：立式 | 适用对象：变压器油 |
| 品牌：通瑞 | 型号：ZJB-10 | 滤料类型：纤维 |
| 性能：高效过滤 | 额定流量：600m3/h | 工作压力：0.4Mpa |
| 工作噪声：78dB | 进出口管径：32mm | 破乳化值：15min |
| 清洁度：6NAS | 外形尺寸：1300*800*1500mm | 有效过滤面积：3200c㎡ |
| 整机功率：22kw | 产品类型：全新 | 适用范围：汽车、 化工、 轻工、 选矿、 冶金、 染料、 纺织、 其他 |
| 规格：ZJB-10 |

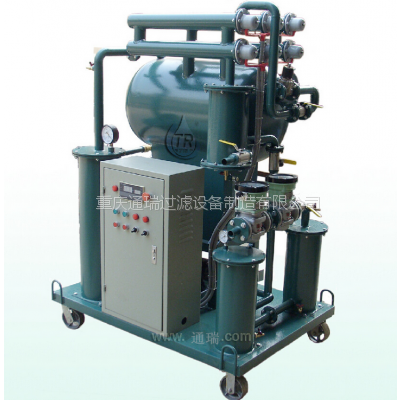

ZJB-10真空抽注变压器油滤油机主要组成部分：输油系统、真空系统、真空分离系统、过滤系统、恒温加热系统、冷凝系统、电气控制系统、自控仪表（液位、温度等）、管件、钢架等， 变压器油滤油机能有效脱除废油中的水分、杂质、金属屑、气体、酸值等有害物质，使处理后的油达到国家新油使用标准，并且滤油机具备抽油、注油、真空干燥、热油循环过滤等功能。广泛应用于对不合格的变压器油、互感器油、油开关油、电容器油进行净化处理。本机能快速脱除变压器油中的水分、气体及杂质等油液中的有害成份。
变压器油真空滤油机几大系统结构及作用：
1、输油系统:油泵选用***品牌，厂家优质产品，运转时确保油泵体、轴封等无漏油现象，技术指标达到***。
2、真空系统:质选用优高性能真空泵，确保长时间运行无故障，分离系统罐体及附件结构设计合理，材料耐用及制做可靠，配置泵前冷却及抽气止回装置。
3、过滤系统:采用多级过滤，滤网采用不锈钢丝，以滤除油中的金属屑类杂质，清洗后可反复使用，滤芯通量不低于额定流量的20倍，***油的清洁度达到6-8级（NAS1638）。配置超压报警停机装置(测量滤芯的污染程度)，设置报警仪器提醒清洗滤网，***滤网不会因超压而损坏，确保过滤系统安全。
4、真空分离系统：真空系统由真空分离器、真空泵、萝茨增压泵、冷凝冷却器等部分组成。真空分离器内，有与型号相配的蒸发单元，从几何级提高了蒸发面积，***油液有充分蒸发面，根据气体流动特性有利于气体快速被真空源抽出。真空泵抽速能力是蒸发出水蒸汽、析出的气体量两倍以上从而***油液不被二次污染,同时确保系统处于一个极低气压状态下工作。
5、恒温加热系统:具备充足的加热功率，具有自动恒温控制及加热保护功能。温度控制采用区间控制，避免油温达到设定温度值接触器频繁启动，限度延长电器使用寿命。
6、冷凝系统:限度增加散热面积，使从真空分离系统中抽出的水气快速冷凝，避免大量水蒸汽直接进入真空泵，造成真空泵油乳化喷油。
7、设备管接头采用标准不锈钢接头；进出油管路配置安全装置，防止突然停机后造成油液倒流；
8、设备及电气制作符合电力部行业DL/T521-2004及机械工业部JB/T5285-2001标准，真空脱气罐、电加热器、冷凝器支撑钢架等装备质量应完整无损，连接无松动。焊接部位无焊瘤、毛刺、锈斑，产品表面除锈涂漆或喷塑，整体设备为移动式。
9、电气控制系统:电控系统具有保护及控制联锁功能，可以选择手动与自动控制。各种电控元件选用进口或者国产优质品牌；油泵、真空泵与加热系统连锁，***出油泵在突发性停止工作时，加热器电源自动切断，以及真空泵启动后有油液进入加热器，加热器才能启动；选用智能显示温控仪，可设定温度上下限，避免加热器频繁启动，配置过载保护和电机热继电器保护；
