| 原理：真空过滤 | 样式：立式 | 适用对象：变压器油 |
| 品牌：通瑞 | 型号：ZJA | 滤料类型：纤维 |
| 性能：高效过滤 | 额定流量：3000m3/h | 工作压力：0.4Mpa |
| 工作噪声：78dB | 进出口管径：25mm | 破乳化值：15min |
| 清洁度：6NAS | 外形尺寸：1300*1050*1500mm | 有效过滤面积：3000c㎡ |
| 整机功率：21kw | 产品类型：全新 | 适用范围：汽车、 化工、 轻工、 选矿、 电镀、 冶金、 染料、 纺织、 其他 |
| 规格：ZJA |

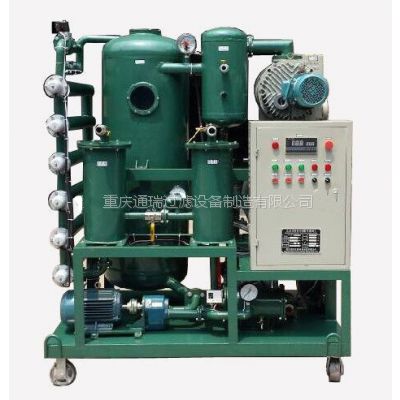

绝缘强度达85KV真空滤油机
85kv变压器油真空滤油机主要是由：进油过滤系统、真空抽气系统、真空破坏系统、真空喷淋系统、出油过滤系统以及反冲系统组成的。
系统功能及结构介绍：
1.进油过滤系统：有粗滤器、细滤器和专用过滤器组成。
2.真空抽气系统：真空泵、分水器、单向阀和冷却器组成。
3.真空破坏系统：由进气阀，干燥过滤器和真空破坏阀组成。
4.真空喷淋系统：由加热器、真空罐、喷淋器、温控器和液位计组成。
5.出有过滤系统：由抽油泵、安全阀，金属过滤、过滤，超经过滤器组成。
6.反冲系统：当油压表达到并超过一定读数后，指示灯亮报警，表示油滤芯已严重堵塞。
绝缘强度达85KV真空滤油机：
1、 双级真空大抽速及***的脱水、脱气系统，采用大面积立体闪蒸技术，能快速、高效的除去油中的水分、杂质、烃类等有害成分，提高绝缘油的闪点和耐压强度。
2、 能够满足安装或检修现场对变压器本体抽真空和真空注油。
3、 独特的脱气、脱水系统，复式三维立体闪蒸，可快速脱除液态水，采用UK 微克技术，可有效除去溶解水等微量水分，高效完成对变压器油的脱气、脱水、处理，提高油的绝缘强度和油品量。
4、 精密的过滤系统,优质滤芯、多级过滤逐级加密，能有效去除油中机械杂质，并配置滤芯污染度自动检测功能。
5、 ***的自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力保护系统以及精良的配置，***设备高性能运行。
6、 在线滤油，可无人运行，运行状态由指示灯显示。
7、 本机人性化设计，独特的油泵技术，低噪音，操作容易，维护间隔长，人可长时间在线工作，低能耗节省运行成本。***运行过程中地面***，符合世界环保的高标准要求。
8、 整机设有连锁安全保护，排油系统、真空系统与加热系统连锁，避免误操作带来的不利影响。
9、 设有滤芯更换指标，滤芯饱和停机装置。设有漏电、过负荷停机装置，保护电机。设有相序，缺相保护功能，突然停机安全控制。
50型变压器油去水去杂质真空滤油机技术参数：
工作电源 | 电压 | V | AC380 |
频率 | HZ | 50 | |
极限真空度 | Pa | -0.092~-0.099 | |
工作真空度 | Pa | ≤50 | |
工作压力 | MPa | ≤0.3 | |
工作油温 | ℃ | 45~65 | |
工作噪声 | dB | ≤78 | |
真空泄漏量 | Pa·L/s | ≤11 | |
过滤滤芯精度 | ?m | 1 ~5 | |
连续工作时间 | h | ≥150 | |
平均无故障工作时间 | h | ≥5000 | |
过滤后油中含气量 | % | ≤0.1 | |
过滤后油中含水量 | mg/L | ≤3 mg/L | |
过滤后油击穿电压 | kV | ≥70 kV | |
过滤后油中颗粒度 | NASS等级 | ≤6级 | |
过滤后油介质损耗因数 | % | ≤0.05 | |
加热功率 | KW | 25~30 | |
整机功率 | KW | ≤35KW | |
扬程 | 米 | ≥10 | |
进出油管径 | DN | 32 | |
公称流量 | l/h | 3000 | |
