| 原理：加压过滤 | 样式：板框式 | 适用对象：润滑油 |
| 品牌：通瑞 | 型号：BK |

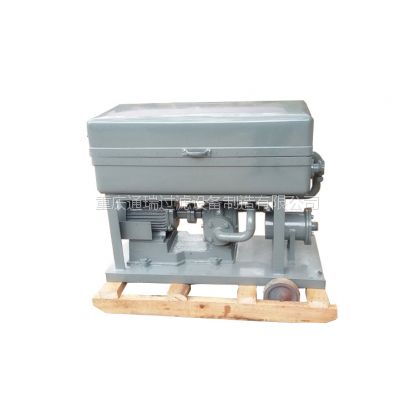

液压油净化板框式滤油机特点：
1、该机价格低廉、操作简单、维护方便，性能稳定可靠，更换滤纸方便快捷，滤布可清洗反复使用。
2、板滤框材质采用铸铁，重量轻，体积小移动方便；设有自动、手动互换回油装置；采用高压低音叶片泵、噪音低。
3、液压净化板框式滤油机主要对不合格的液压油 、冷冻机油、抗磨液压油、淬火油、绝缘油、机械油、齿轮油、透平油压缩机油、 及其它轻质油液中的机械杂质等高精度的润滑油处理。
液压油净化板框式滤油机工作原理：
本机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，再进入齿轮泵，由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
液压油净化板框式滤油机操作方法:
首先连接好进出油管，再将电源线连接好，启动电机看电机的转向是否与齿轮泵的箭头一致(如是相反请将电源线的三根线中的任意两根线调换一下)，一切正常后就让机器运转。
油的走向是通过齿轮泵将油从油罐中抽出经过粗滤器将油中的较大颗粒杂质先去除后，再进入齿轮泵将油压人滤床，再通过滤板、滤纸的层层挤压后将油中的细微杂质去除排出机器的出油口，此时的油是干净的也是符合使用合格的油品。
液压油净化板框式滤油机维护和安全技术：
1、 要经常保持机器的清洁。
2、 滤板滤框比较脆弱，使用时要轻拿轻放。
3、 推动滤油机时，速度不要太快，避免机器受到猛烈冲击而损坏设备。
4、 在压紧螺杆螺母上应经常加润滑油。
5、 在使用滤油机时，应将电机外壳用电接地，防止电机绝缘不良发生事故。
6、 电机各支架的连接螺栓应经常检查，防止松动。
