| 原理：加压过滤 | 样式：板框式 | 适用对象：润滑油 |
| 品牌：通瑞 | 型号：BK | 性能：高效过滤 |
| 额定流量：3000m3/h | 工作压力：0.4Mpa | 工作噪声：78dB |
| 进出口管径：22mm | 破乳化值：15min | 清洁度：6NAS |
| 外形尺寸：1100*600*800mm | 有效过滤面积：3200c㎡ | 整机功率：0.75kw |
| 产品类型：全新 | 适用范围：汽车、 化工、 轻工、 选矿、 电镀、 冶金、 染料、 纺织、 其他 | 规格：BK-50 |

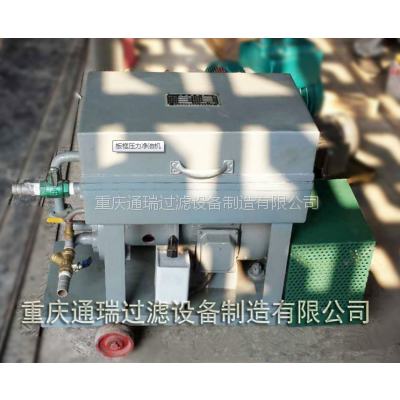

润滑油板框滤油机原理_构造图
摘要：
特点：
BK压力式板框滤油机可消除油中的少量水分和杂质，以板框式滤油机为代表，靠油泵的出口压力强制通过滤纸来起到滤油的作用，这种滤油机是原始的滤油设备。
润滑油板框式滤油机结构紧凑，体积小，重量轻，使用方便，可操作性强，性能可靠，经济实惠、处理效果好。
工作原理：
板框滤油机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
润滑油板框滤油机原理_构造图如下：
