| 原理：加压过滤 | 样式：板框式 | 适用对象：润滑油 |
| 品牌：通瑞 | 型号：BK-50 | 滤料类型：无纺布 |
| 性能：精密过滤、 高效过滤 | 额定流量：3000m3/h | 工作压力：0.4Mpa |
| 工作噪声：78dB | 进出口管径：20mm | 清洁度：5NAS |
| 外形尺寸：1000*400*800mm | 整机功率：0.75kw | 产品类型：全新 |
| 规格：BK-50 |
46号废润滑油净油设备_除杂滤油机特点：
1.该机价格低廉、操作简单、维护方便、性能稳定可靠。根据不同的环境要求，可选择配置有普通型、防爆型。
2.设备小巧，移动方便，滑轮推手设计更加人性化，可装在面包车/货车里直接使用
3.设备虽然小巧，但是仍属于高精过滤产品。处理油品的精度可达5微米，清洁度可达NAS6-8级。
4.设备采用滤纸或滤布作为过滤介质，逐层加密，层层滤除油中大量杂质，这样避免了用过滤器过滤时会堵塞滤芯，造成滤芯损坏的不良影响。
5.设备整机功率小，不耗电。为使用厂家节能耗电提供了的保障。属于环保高效滤油机。
板框式滤油机广泛用于46-320号废润滑油，油中铁屑和油泥等金属杂物，处理后杂质精度可达1-5微米。适用于电厂、电站、工矿、生产变压器、螺丝、汽车零件、企业的变电所（室）润滑油库、拖拉机站、石油、化工、冶金、***工业等单位。
46号废润滑油净油设备_除杂滤油机的技术参数：
型号 | BK-50 | BK-100 | BK-125 | BK-150 | BK-200 | ||||
滤油能力 | L/min | >50 | >100 | >120 | >150 | >200 | |||
工作压力 | MPa | 0-0.3 | |||||||
过滤面积 | m2 |
0.39 | 1.3 | 1.54 | 1.89 | 2.01 | |||
板框尺寸 | mm | 180×180 280×280 | |||||||
压紧方式 | 手动螺旋压紧 | ||||||||
滤数数量 |
8 | 10 | 12 | 15 | 17 | ||||
滤板数量 |
9 | 11 | 13 | 16 | 18 | ||||
流量 |
>50 | >100 | >120 | >150 | >200 | ||||
提高压力 | 0.4 | 0.6 | |||||||
电 动 机 | 型号 | Y802-4 | Y90L-4 | Y1001L-4 | Y100L2-4 | ||||
功率 | KW | 0.75 | 1.5 | 2.2 | 4 | ||||
转数 | r/min | 1390 | 1400 | ||||||
进油口直径DN | 20 | 32 | |||||||
出油口直径DN | 20 | 32 | |||||||
外形尺寸 | 长 | 620 | 900 | 950 | 1050 | ||||
宽 | 360 | 430 | |||||||
高 | 620 | 800 | 900 | ||||||
重 量 | 126 | 300 | 330 | 380 | 450 | ||||
滤纸尺寸 | 200×200 | 296×296 | |||||||
46号废润滑油净油设备_除杂滤油机的结构特征：

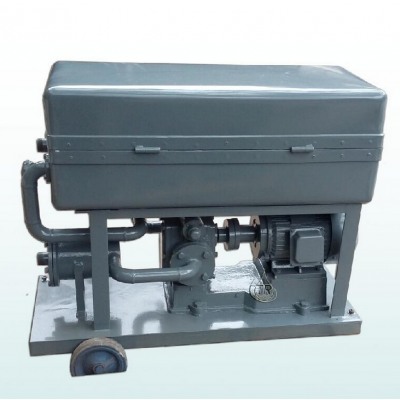

板框滤油机是由过滤床、油泵和粗滤器等组成的可移动装置。
过滤床可连续操作，在压力作用下向侧面过滤的过滤器压入脏油，过滤器由成套的交替排列的滤板和滤框以及包括有手动螺旋压紧装置和压紧板的机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上，滤板和滤框间衬有作为过介质的滤纸（或滤布）起过滤作用。在滤板和滤框相应位置上设有两个通液孔，当压紧后构成为两条完整的通道，耳子呈三角形的一边导入脏油，经过滤室过滤后，从另一相应通道（在耳子呈扇形的一边引出干净的油。
过滤时脏油经输入通道分配到各个滤框内，通过滤纸将杂质过滤泄于滤板上，而汇集于输出通道内，排出机外。而脏物留在滤纸表面上，脏油中的少量水份被滤纸中毛细管吸收，当滤纸表面的滤渣逐渐增厚及滤纸中水份含量增多，过滤阻力增加，当增加到一定程度（一般为0.2-0.35Mpa）应停止过滤，更换滤纸后，继续使用。
齿轮泵与电动机用弹性橡胶垫联接，为避免压力过高造成机械事故，在油泵的下部设有安全阀（产品出厂时已调节到规定的压力值）根据用户需要可将安全阀用力调定较低的数值上，但不允许调节到超过规定的压力值。
油泵和电动机装在过滤部分的下面，油泵输出的液体通过排送管、止推板输送到过滤部分。
油泵齿轮由滚动轴承支承，它是靠油泵本身输送的油液来润滑的。精滤器安装在油泵的吸入端，它的作用是防止大颗粒杂质进入油泵，破坏油泵。取下粗滤器盖，就可直接将过滤网取出清洗，因为粗滤器内如果布满脏物，不但使滤油能力迅速下降，还有可能将过滤网损坏。
当箱内有存油时，可将回油阀打开，吸走存油，防止存油溢满，泄于机外。
