| 原理：真空过滤 | 样式：立式 | 适用对象：变压器油 |
| 品牌：通瑞 | 型号：ZJB-10 | 滤料类型：纤维 |
| 性能：精密过滤、 高效过滤 | 额定流量：600m3/h | 工作压力：0.4Mpa |
| 工作噪声：78dB | 进出口管径：22mm | 破乳化值：15min |
| 清洁度：6NAS | 产品类型：全新 | 适用范围：汽车、 化工、 轻工、 选矿、 电镀、 冶金、 染料、 纺织、 其他 |
| 规格：ZJB-10 |
本机利用系统与控制理论，用设备内微机对真空、加热、液位、消沫、充气、油泵、阀门、起停等全过程实现自动控制，能在不停电、不换油，设备正常运行状态下，对因水份、气体、杂质含量升高而失效的污油进行净化处理，使油液达到合格标准。本设备处理油后指标：工作时真空度达：-0.06~-0.098，过滤后的含水量：≤5~8ppm，含气量：≤0.1%，过滤精度：≤5μm

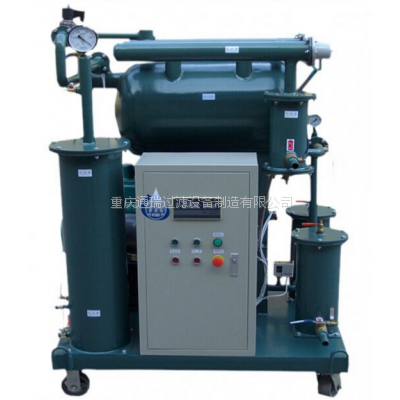

便携式变压器油滤油机简介：
本机结构新颖合理，采用独特的深层均匀加热使被过滤液体油不老化,真空罐内设有高效雾化装置，使油中气体、水分快速蒸发，运用德国立体闪蒸技术将加热的液体油进行喷淋薄膜雾化处理，增大油分子膜化面积，使脱水效果比其它滤油机快1~2倍，增设有自动油位控制器，采用低噪音高效油泵，将工作噪音控制在65db(a)-70db(a)以内，精滤部分使用进口滤材可根据客户要求将精度控制在1um~5um之间，可单独运行，也可串联上线运行。各项技术指标均达到国家JB/T5285-2001标准。
使用范围：
绝缘油滤油机广泛用于电力行业及大型工矿企业对220KV以下输变电设备绝缘油的净化处理，也可用于液压油、润滑油净化处理。它能高效地去除油中的水分、气体和杂质微粒，提高绝缘强度和油品质量，***电气设备的安全运行，并具体对电气设备热油循环干燥和真空注油、真空抽气等功能。
便携式变压器油净油机特点：
1 高于***生产，一次过滤击穿电压可提高 35KV ，减少一般滤油机因多次加热导致油质老化的危害。
2 大抽速率的单级真空，真空度（-0.06~-0.098）能够满足安装或检修现场对变压器本体抽真空的需要，并同时完成对变压器油的脱气脱水处理， 大大缩短了油处理期。
3 独特的脱气脱水系统，采用立体蒸发技术，高效脱除变压器油中的水分、气体和杂质，提高油的耐压强度和油品量。
4 精良的过滤系统，优质滤芯，逐级加密，多级精密滤。
5 配置精良：电气系统全部采用***电器，***设备高性能运行。
6 ***的红外线液位控制系统，全自动控制，可人机分离作业。 7 整机具备连锁安全保护功能： A 、出油过压可通过溢流阀回流； B 、进油与加热系统联动，避免误操作带来的不利影响。
8 ***精密油泵，低噪声，满足环保要求。
9 设备及电气制作符合电力部行业DL/T521-2004及机械工业部JB/T5285-2001标准，真空脱气罐、电加热器、冷凝器支撑钢架等装备质量应完整无损，连接无松动。焊接部位无焊瘤、毛刺、锈斑，产品表面除锈涂漆或喷塑，整体设备为移动式。
变压器油精密滤油机工作原理及示意图：
滤油机工作时,油液在内外压差的作用下经入口进入初滤器，大颗粒杂质被滤除，油液经多级红外线加热后，进入***个性化的真空分离器中，在真空分离器中先形成雾状，再形成膜状，使其在真空中的接触面积扩大为原来的数百倍，油中的水分在高热、高真空度、大表面，高抽速的条件下得到快速汽化并由真空系统排出。
由真空分离器上部排出的水蒸气，首先经冷凝器降温除湿后，进入冷却器中再次冷却，冷凝水进入储水器中排出，经两次冷凝除湿后的气体，然后由真空泵排向空中。真空分离器中经真空汽化脱水后的干燥油液，经输油泵由负压升为正压，经过滤后，净油从出油口排出，完成整个净油过程。
