| 原理：真空过滤 | 样式：立式 | 适用对象：绝缘油 |
| 品牌：通瑞 | 型号：ZJB | 滤料类型：纤维 |
| 性能：高效过滤 | 额定流量：600m3/h | 工作压力：0.4Mpa |
| 工作噪声：78dB | 进出口管径：25mm | 破乳化值：15min |
| 清洁度：6NAS | 外形尺寸：1300*1200*1500mm | 有效过滤面积：2500c㎡ |
| 整机功率：11kw | 产品类型：全新 | 适用范围：汽车、 化工、 石油、 轻工、 电镀、 冶金、 染料、 纺织 |
| 规格：ZJB |

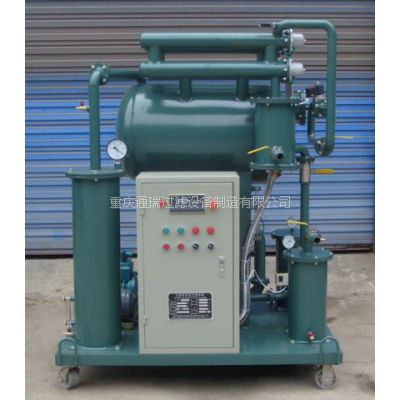

【闪蒸技术】绝缘油除杂真空滤油机
变压器油真空滤油机主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等，也可用于干燥电力设备及对其真空注油。 本机能高效脱除绝缘油中的水份、有害气体、杂质等，提高油品的耐压值及清洁度,***电力设备的安全运行。
除杂闪蒸变压器油滤油机特点：
8、现场可随机自动检测耐压值并自动打印检测结果（ZJB系列）。
绝缘油除杂真空滤油机工作原理：
它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。
真空滤油机技术参数表：
指标名称 | 单位 | ZJB-10 | ZJB-20 | ZJB-30 | ZJB-50 | ZJB-75 | ZJB-100 | ZJB-150 | ZJB-200 | |
流 量 | L/H | 600 | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | |
工作真空度 | Mpa | -0.06 ～ -0.098 | ||||||||
工作压力 | Mpa | ≤0.4 | ||||||||
油击穿电压 | kV | ≥55 | ≥60 | ≥65 | ||||||
油中含水量 | PPm | 5～8 | ||||||||
油中含气量 | % | ≤0.1 | ||||||||
含杂质粒度 | um | ≤5 | ||||||||
无故障工作时间 | H | 4000 | ||||||||
恒温控制范围 | ℃ | 20-80 | ||||||||
连续工作时间 | H | 150 | ||||||||
电 源 |
| 380V/50Hz (根据用户要求定) | ||||||||
工作噪声 | dB(A) | ≤75 | ≤80 | |||||||
电加热功率 | kW | 9 | 15 | 18 | 30 | 48 | 60 | 90 | 105 | |
总电功率 | kW | 11 | 17 | 21 | 33 | 53 | 65 | 96 | 116 | |
进（出）口管径 | mm | 25 | 25 | 25 | 32 | 40 | 40 | 50 | 60 | |
设备重量 | Kg | 380 | 400 | 420 | 450 | 550 | 730 | 960 | 1200 | |
外形 | 长 | mm | 1050 | 1150 | 1200 | 1300 | 1600 | 1600 | 2100 | 2200 |
宽 | mm | 750 | 800 | 800 | 900 | 1000 | 1200 | 1500 | 1600 | |
高 | mm | 1400 | 1450 | 1500 | 1600 | 1800 | 1850 | 2000 | 2100 | |
