| 原理：真空过滤 | 型号：ZJB-10 | 性能：精密过滤、 高效过滤 |
| 样式：立式 | 适用对象：变压器油 | 产品类别：全新 |
| 品牌：通瑞 | 外形尺寸(mm)：830*360*560 | 工作压力(Mpa)：0.4 |
| 工作噪声：78dB | 整机功率：11 | 有效过滤面积(c㎡)：2500 |
| 清洁度：6NAS | 滤料类型：纤维 | 破乳化值：15min |
| 进出口管径：25mm | 适用范围：汽车、 化工、 石油、 轻工、 选矿、 纺织、 其他 | 额定流量(m3/h)：600 |

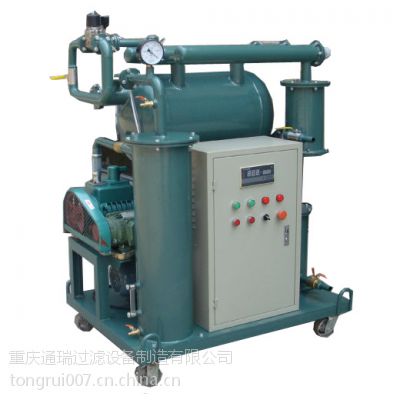

ZJB-10系列11KW低功***效真空滤油机
ZJB型系列单级真空净油机主要用于220KV及以下输变电设备用绝缘油的净化处理，它能高效地排除油中的水份、气体和杂质微粒。提高油的耐电压强度和油品质量，***电器设备的安全运行。
因此，可供变压器、互感器、电缆、电力电容、高压开关和绝缘导管等电器制造厂、发电厂、供电局、铁路变电工区、送变电施工部门进行绝缘油净化处理和对高压电器设备进行真空注油和热油循环干燥。
二、主要技术参数
注：总功率中，包括真空泵采用水冷时水泵功率(90W),若采用风冷和自来水冷却时，则无水泵，但水冷式真空泵可根据用户要求配备水泵和备用水箱。
指 标 名 称 | 单位 | ZJB-5 | ZJB-8 | ZJB-15 | ZJB-20 | ZJB-30 | ZJB-50 | ZJB-75 | ZJB-100 | ZJB-125 | ZJB-150 | ZJB-200 | |
额定流量 | L/H | 300 | 600 | 900 | 1200 | 2000 | 3000 | 4500 | 6000 | 7500 | 9000 | 12000 | |
总功率 | KW | 4 | 6 | 10 | 15 | 26 | 35 | 55 | 70 | 85 | 100 | 115 | |
管径 | 进 | mm | 25 | 25 | 25 | 32 | 32 | 32 | 44 | 44 | 44 | 50 | 50 |
出 | mm | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 44 | 44 | |
三、结构与工作原理
ZJB型系列单级真空净油机主要由真空脱气罐、排油泵、电磁阀、粗滤器、真空泵、冷凝器、高精过滤器、加热器及各种阀组成。
其原理为：待净化的油液在外界大气压的作用下经入口进入粗过滤器、大颗粒杂质被滤除；含有微粒杂质的油液经加热器加热后进入真空脱气罐，在极低的真空压力和脱气元件的作用下，油中的气体溃破油膜而析出，水份迅速蒸发，然后被真空系统排出；***油液被排油泵输送入高精过滤器除去微粒杂质，完成全部净化过程。
